概述

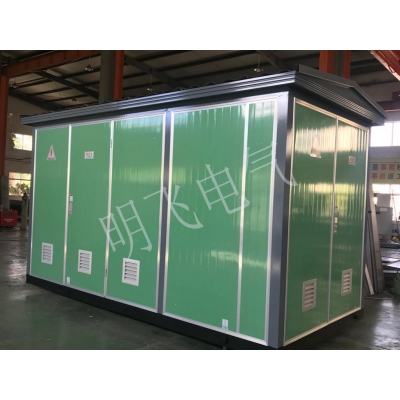

YBW系列预装式变电站,是将高压电器设备、变压器、低压电器设备等组织成紧凑型成套配电装置,用于城市高层建筑、城乡建筑、豪华别墅、广场公司、居民小区、等场所,作配电系统中接受和分配电能之用。

YBW系列预装式变电站,具有成套性强、体积小、结构紧凑、云行安全可靠、维护方便、以及可移动等特点、与常规土建式变电站相比,同容量的箱式变电站占地面积通常仅为常规变电站的1/10-1/5,大大减少了设计工作量及施工量,减少建设费用。在配电系统中,可用于环网配电系统,也可用于双电源或放射终端配电系统,是目前城乡变电站建设和改造的新型成套设备。

    本产品符合GB/T17467《高压/低压预装式变电站》的标准和SD320《箱式变电站技术条件》。

使用条件

海拔高度:1000m及以下;

环境温度:-25℃+40℃,24h周期内平均温度不超过+35℃;

风速:不超过35m/S

空气相对湿度:不超过90%+25℃)

地震水平加速度:大于0.4m/s2,垂直加速度不大于0.2/m/s2

合用地点,不应有导电尘埃及对金属、绝缘物有害的腐蚀性、易燃、易爆的危险物品。

安装地点无剧烈震动,垂直斜度不大于3度。

注:特殊使用条件,订货时与我公司协商解决

结构特点

本产品由高压配电装置、变压器及低压配电装置联接而成,分成三个功能隔室,即高压室、变压室和低压室,高、低压室功能齐全。高压侧一次供电系统,可布置成环网供电、终端供电、双电源供电等多种供电方式,还可坟设高压计量元件,满足高压计量的要求。变压器室可选择S9SC及其它低损耗油浸式变压器和干式变压器;变压器室设有自动起强迫风冷系统,电能计量和电量测量等多种功能,满足用于的不通要求,并方便用户的供电管理和提高供电质量。

高、低压室布置合理紧凑,操作维修方便,高压开关设备具有防误操作联锁功能。变压器根据用户要求,可从轨道上方便的进出于变压器室大门,且变压器室大门上装有迷宫式通风装置。与各功能室内形成对流作用,以便通风散热。底座为型钢结构,有足够的强度和钢性。

 采用自热通风和强迫通风两种方式,使通风冷却性能良好。变压器室有温控仪,能自动控制变压器温度,保证变压器满负荷运行。

根据不同的使用环境和使用条件,可选用不通的结构形式和材料,满足不通的使用要求和保证变电站的正常运行。变电站外壳可用非金属建筑材料、普通钢板、不锈钢钢板、铝合金板、等材料制作,经部分或全部表面的处理后,具备长期户外使用的条件,确保防腐、防水、防尘性能,使用寿命长,外形美观。其基本结构形式大致可分为:

用非金属建筑材料或其它材料的景式箱变;

用普通钢板的一般型箱变;

用不锈钢板或铝合金板的高防腐型箱变;

用彩钢复合板的保湿隔热型箱变;

其它结构形式箱变。

进出线方式一般为电缆进出线,如有特殊要求,可用其他进出线方式。
